하독스 절곡, 벤딩이 어려운가요? SSAB Bendcalc로 해결하세요

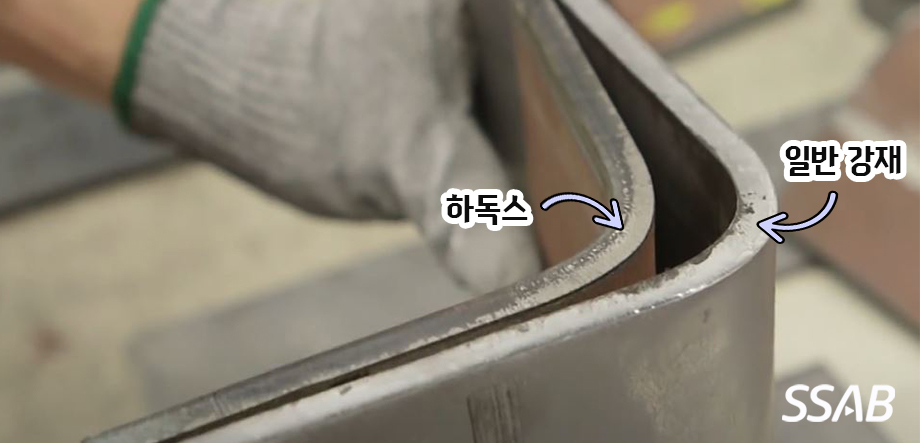

하독스는 일반 내마모강재보다 인성과 내균열성이 뛰어난 특징을 지니고 있을 뿐만 아니라 제품의 치수의 안정성을 기본으로 하여 벤딩 툴의 정확한 셋팅을 통해 일관된 절곡, 벤딩을 할 수 있습니다. 이는 SSAB Bendcalc를 이용하시면 보다 빠르게 효율적인 생산성을 가질 수 있습니다. Bendcalc로 Die width, Spring back 등 벤딩 가공 조건을 바로 잡아보세요.





철판 벤딩은 어떻게 진행되나요?

현재 현장에서 가장 보편화된 벤딩기(벤딩머신)은 크게 프레스 브레이크(Press brake)와 롤 벤딩(Roll bending)이 있습니다.

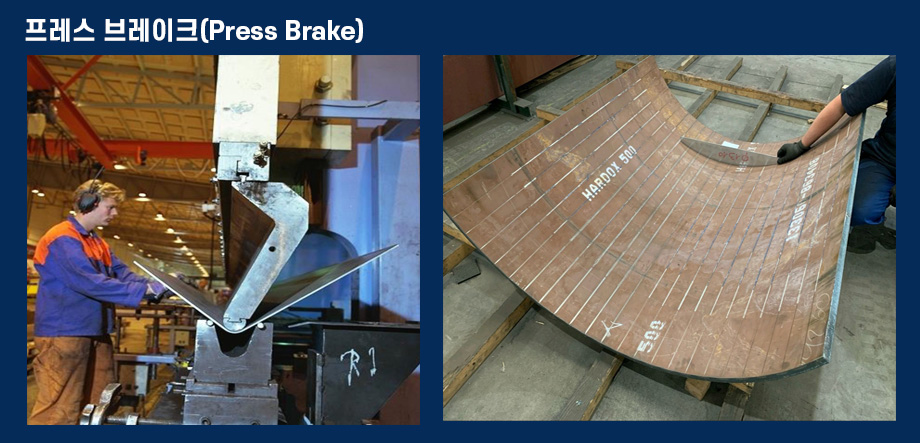

이중 Press brake 설비는 상단부(Ram)와 하단부(Bed)로 구성되어 있으며, 상·하단부에 설치된 금형(Tool)을 이용하여 각종 철강제품을 다양한 형태로 절곡하는 데 사용되어집니다.

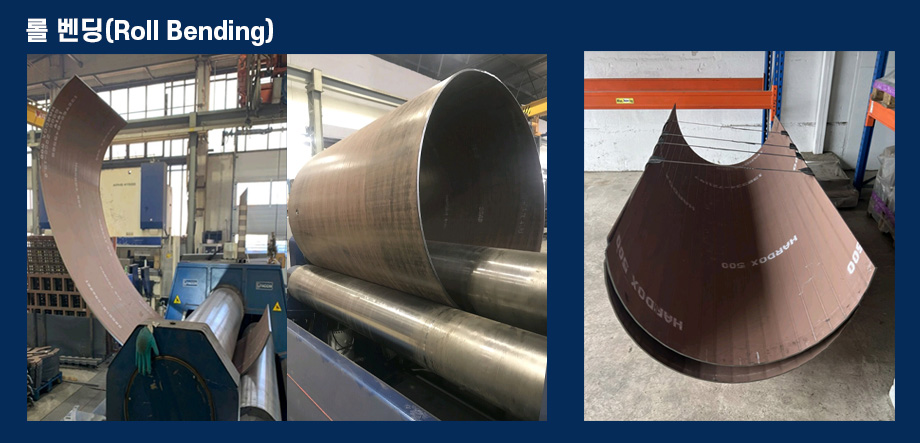

롤 벤딩은 균일한 두께의 시트를 압연해 내기 위하여 롤 양단에 외부로부터 힘을 가하여 철판을 구부리는 데 사용되죠.





고강도강 하독스의 벤딩방법은 무엇이 다를까요?

고경도와 고강도를 가지고 있는 하독스의 경우 일반 철강제품에 비하여 다음과 같은 주의를 필요로 합니다.

① 벤딩하기 전 철강제품에 cut edge나 표면에 스크래치, burr(띠 모양으로 돌출된 형태)같은 것들은 grinding을 통해 제거해주어야 합니다.

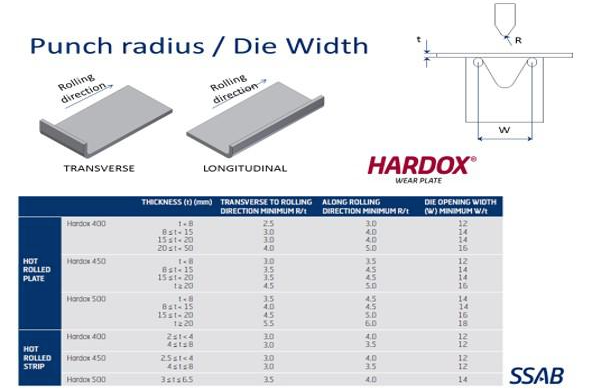

② SSAB사에서 추천하는 제품군 별 곡률반경(bending radius)을 준수해줘야 합니다.

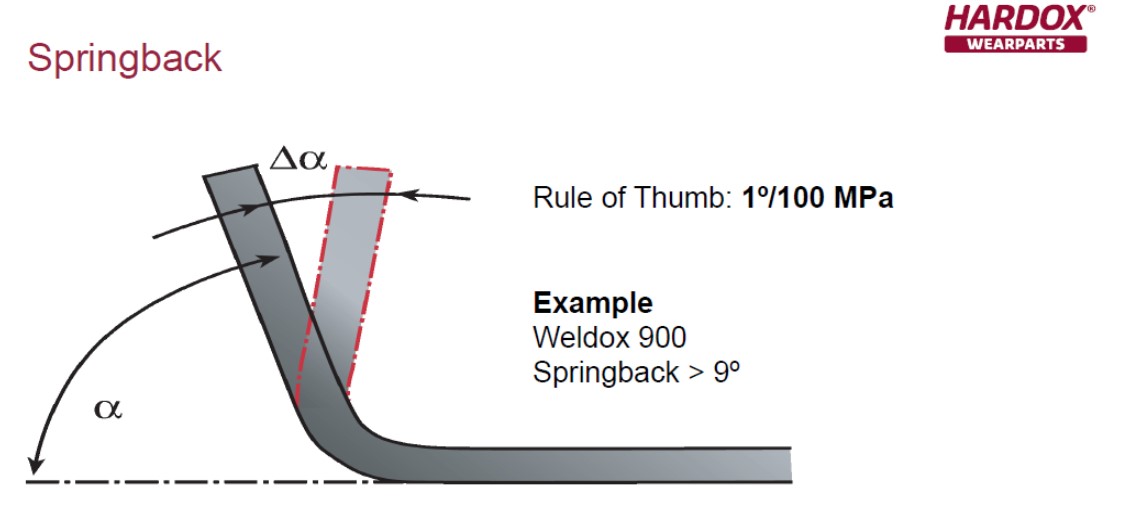

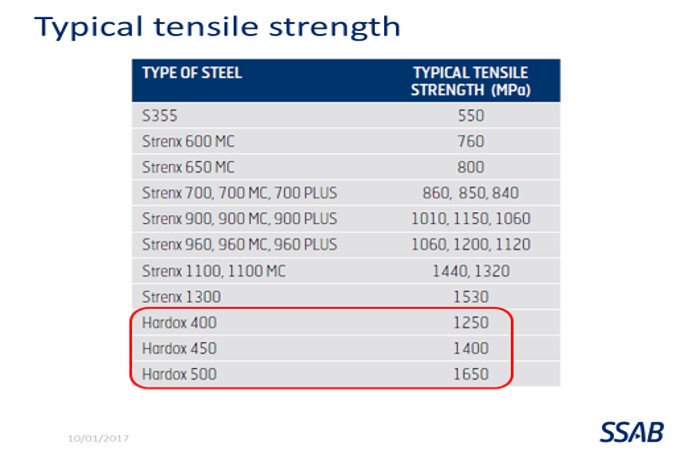

③ 벤딩 후 스프링백(spring back)을 감안해야 하는데, 스프링백은 통상적으로 항복강도 100Mpa당 1°정도 발생하는 것으로 알려져 있습니다.

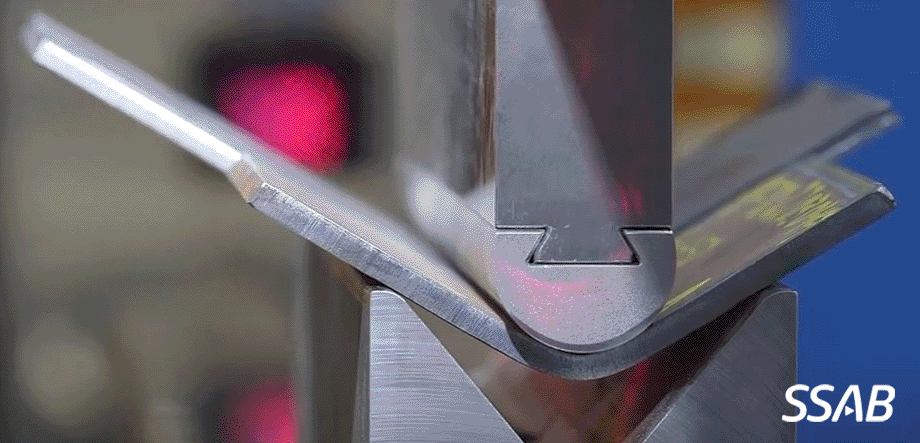

보이는 영상은 프레스 브레이크(Press brake) 방식의 벤딩 과정입니다. 프레스 브레이크의 힘을 가해졌으나, 초기 형상으로 복원하려고 하는 탄성에 의해 스프링백이 발생하게 됩니다. 이는 치수의 정확도에 영향을 미치기 때문에 벤딩 설계 전 반드시 고려해야 할 사항입니다.

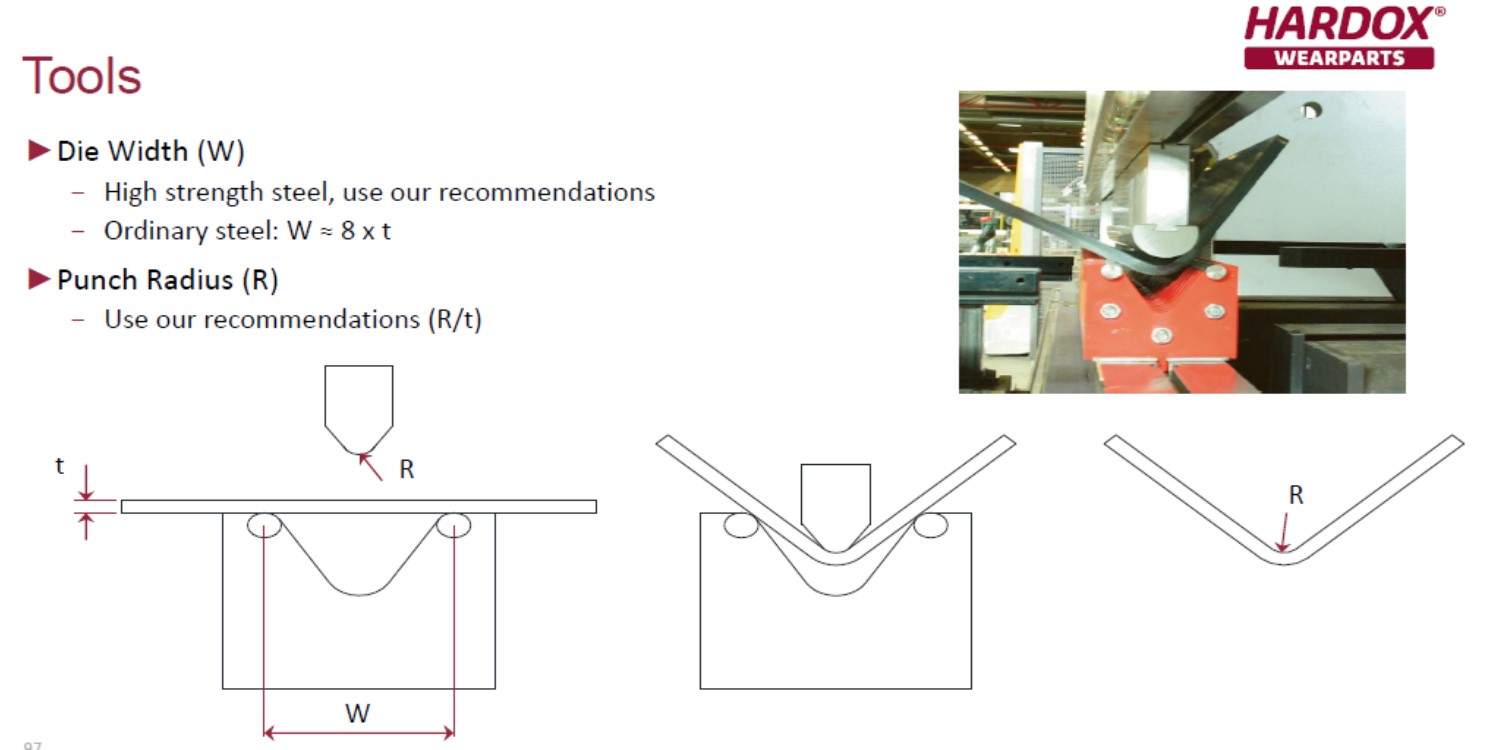

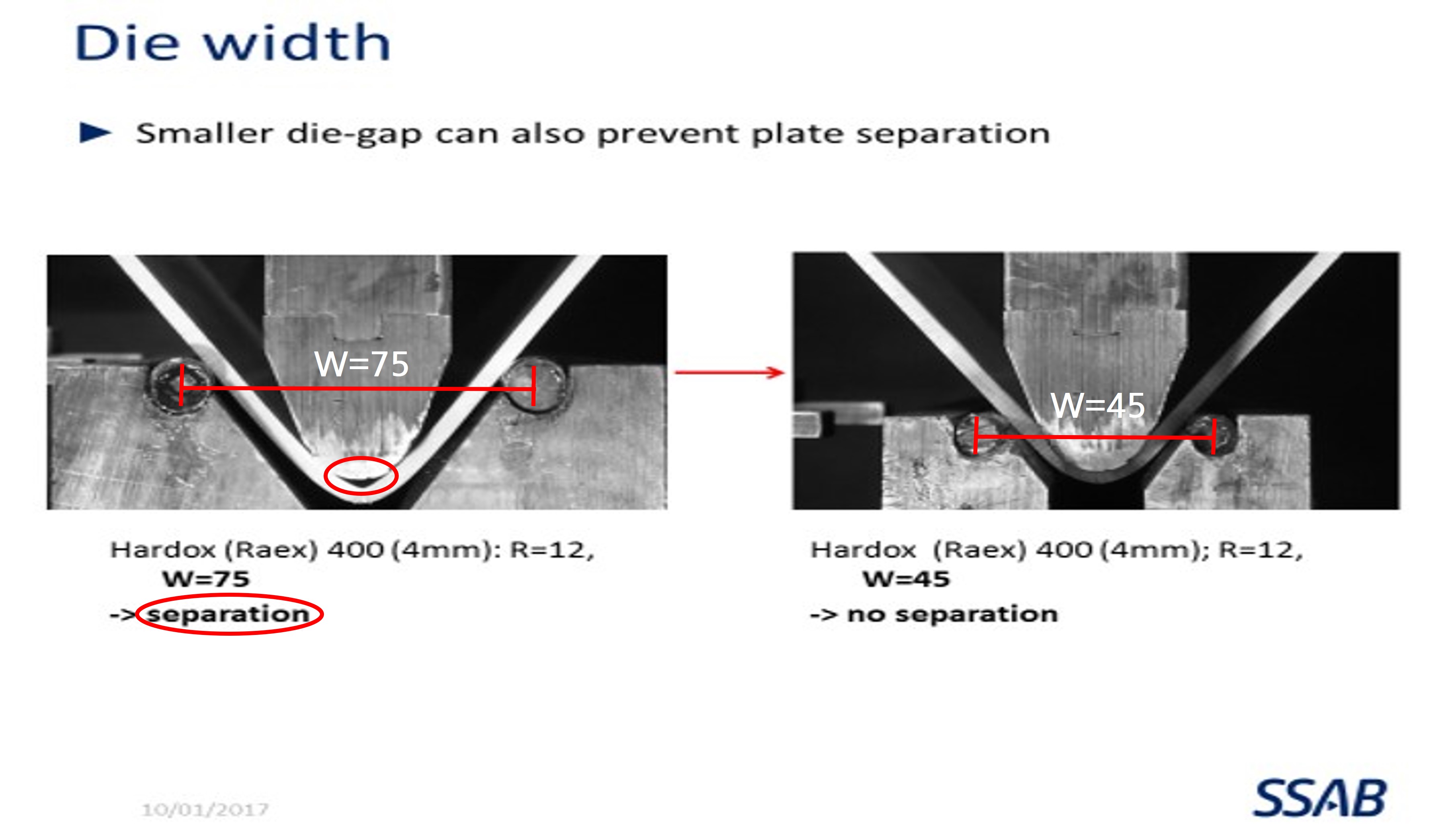

스프링백은 (1)Die width가 넓을수록, (2)Radius가 클수록, (3)판재 두께가 두꺼울수록 크게 나타납니다.



④ 사전 예비 벤딩을 통해 위의 세 가지 조건(Spring back, Radius, Die width)을 사전에 확인하여 이상적인 벤딩 품질을 확보하는 것이 중요합니다.
⑤ 가장 중요한 것은 벤딩 작업 과정에서 철강제품에 내부 응력이 잔존되기 때문에 벤딩 제작품에서 정면은 피해야 하며, 그외 기타 안전 관련 개인 보호구(안전모)를 반드시 착용해야 합니다.

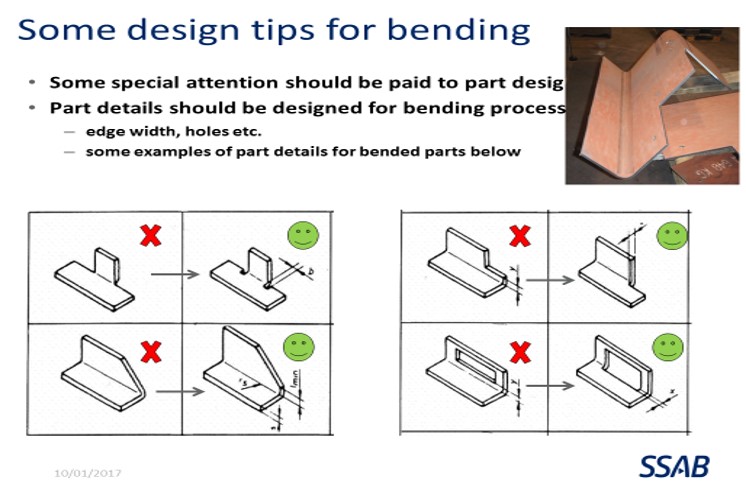

참고사항으로 각종 부품에 적합한 벤딩 추천방법을 소개합니다. 완벽한 벤딩이 이뤄지려면 스마일이 표시된 오른쪽 이미지를 참고하세요.





하독스 벤딩 조건을 설계할 수 있는 SSAB의 Bendcalc 어플

Bendcalc 앱을 이용하면 하독스(Hardox), 스트렝스(Strenx), 도콜(Docol), SSAB Domex 등 SSAB 강재의 프레스 브레이킹용 절곡 매개변수를 계산할 수 있습니다. 강재 특성, 다이 및 툴의 대칭, 최종 절곡 향상 및 마찰 조건 등에 기반하여 벤딩 조건을 그래프로 제공합니다.

012

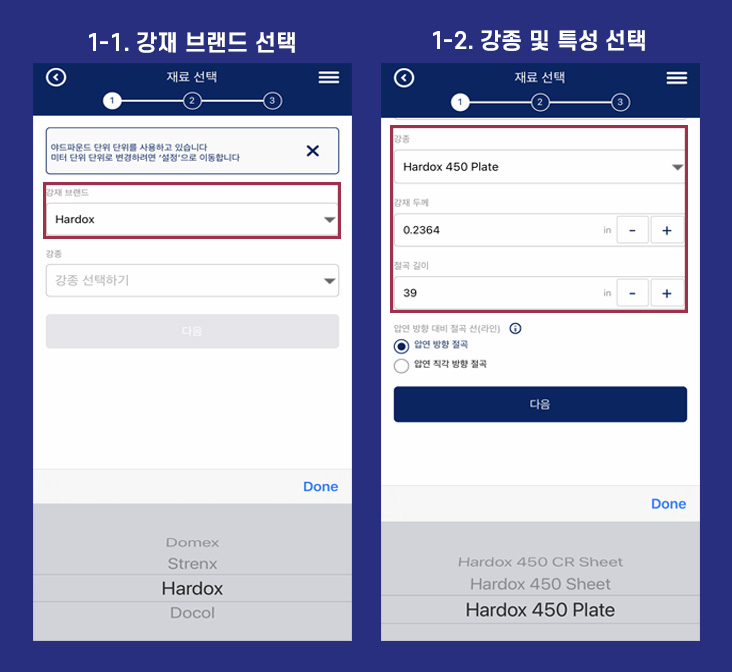

[STEP 1] 강재 브랜드와 함께 강종을 선택해줍니다. 강종을 선택하면, 이어서 강재의 두께와 절곡 길이를 조건에 맞게 설정해줍니다.

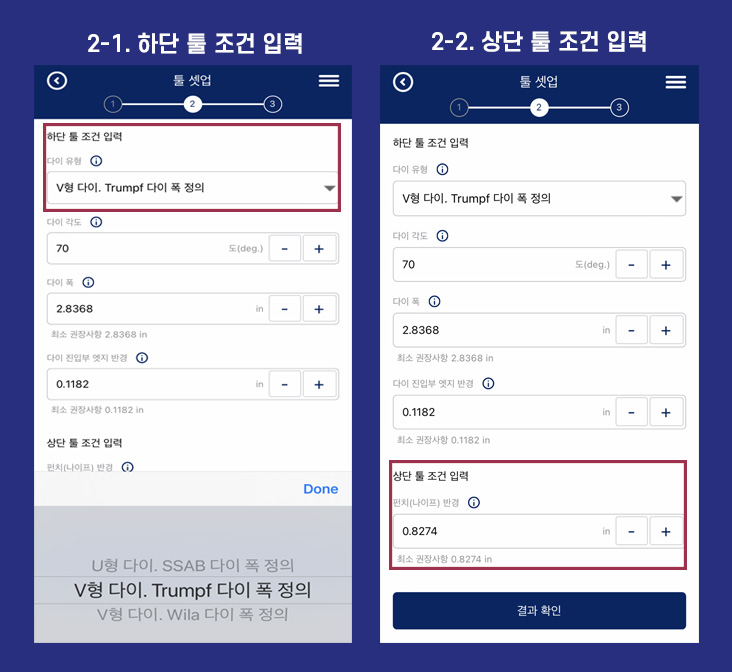

[STEP 2-1] 먼저, 하단 툴의 조건부터 입력해줍니다. 다이유형(U형 or V형)과 다이각도 및 폭, 다이 진입부의 엣지반경을 입력할 수 있습니다.
[STEP 2-2] 상단 툴의 조건도 입력해줍니다. 상단 툴에는 펀치 반경을 입력할 수 있는데, 최소 권장사항은 0.070329 in입니다.

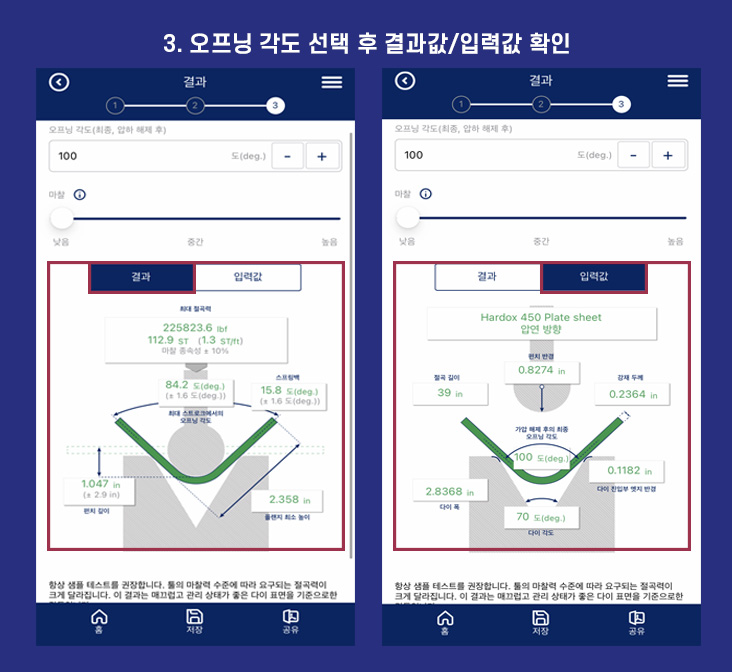

[STEP 3] 마지막으로, 오프닝 각도까지 입력해주면 벤딩 조건 설계가 마무리됩니다. 입력한 값들의 결과치는 같은 화면에서 확인할 수 있습니다.
필요한 절곡력, 최대 스트로크에 의한 오프닝 각도, 펀치 깊이, 스프링백, 프랜지 최소 높이의 값을 확인해보세요.

※ 결과는 저장하거나 PDF 보고서로 프레스 브레이크 작업자에게 전달할 수 있습니다.
※ 항상 샘플 테스트를 권장 드리며, 툴의 마찰력 수준에 따라 요구되는 절곡력이 크게 달라집니다.
※ 이 결과값은 매끄럽고 관리 상태가 좋은 다이 표면을 기준으로 한 값들입니다.
※ Bendcalc는 구글 스토어나 앱 스토어에서 무료로 다운로드 받을 수 있습니다.

전문적인 하독스 벤딩, 가공작업이 필요하다면 하독스 전문 웨어파트에 문의해보는 것도 좋습니다.
( ▶ 같이 보면 좋은 정보 : 하독스 철판 가공·절단은? 하독스 전문 가공센터 '지엠아이'에서! )
( ▶ 같이 보면 좋은 정보 : 하독스 가공을 완벽하게! 동진엠아이 내마모강 전문 취급 가공센터 )



▼
문의사항이 있다면 아래의 링크를 통해
SSAB에게 연락해주세요.
