하독스 용접도 쉽게! Weldcalc 앱에서 한번에 확인하자!

"하독스와 스트렝스 제품처럼 강하고 경한 강재는 용접을 어떻게 하지?"

내마모강 하독스는 주로 버켓, 덤프트럭의 보강등을 할때 사용되어지는  다른 강재와 용접을 해야하는 경우가 많을 거에요! 그런데, 일반강재가 가지고 있는 특성치가 다르기 때문에 용접 조건과 예열 온도의 차이가 있진않을까 많이 궁금하셨죠?
그래서, SSAB에서 안전하고 빠른 용접조건을 잡을 수 있는  앱을 지원하고 있답니다. 자세히 알아볼까요?





용접의 건정성·결합성을 높이려면 용접조건이 중요하다.

용접(Welding)이라는 공정은 철강 재료를 이용하여 제품 혹은 상품을 제조하는 과정 중엔 꼭 거쳐야 하는 공정입니다. 용접재료와 강재가 상호 용융되어서 순간적으로 응고하는 과정중에 발생하는 금속학적인 변화가 수반되기에 현장에서는 가능한 정확한 용접 조건 설정이 필수적인 요건이 됩니다.

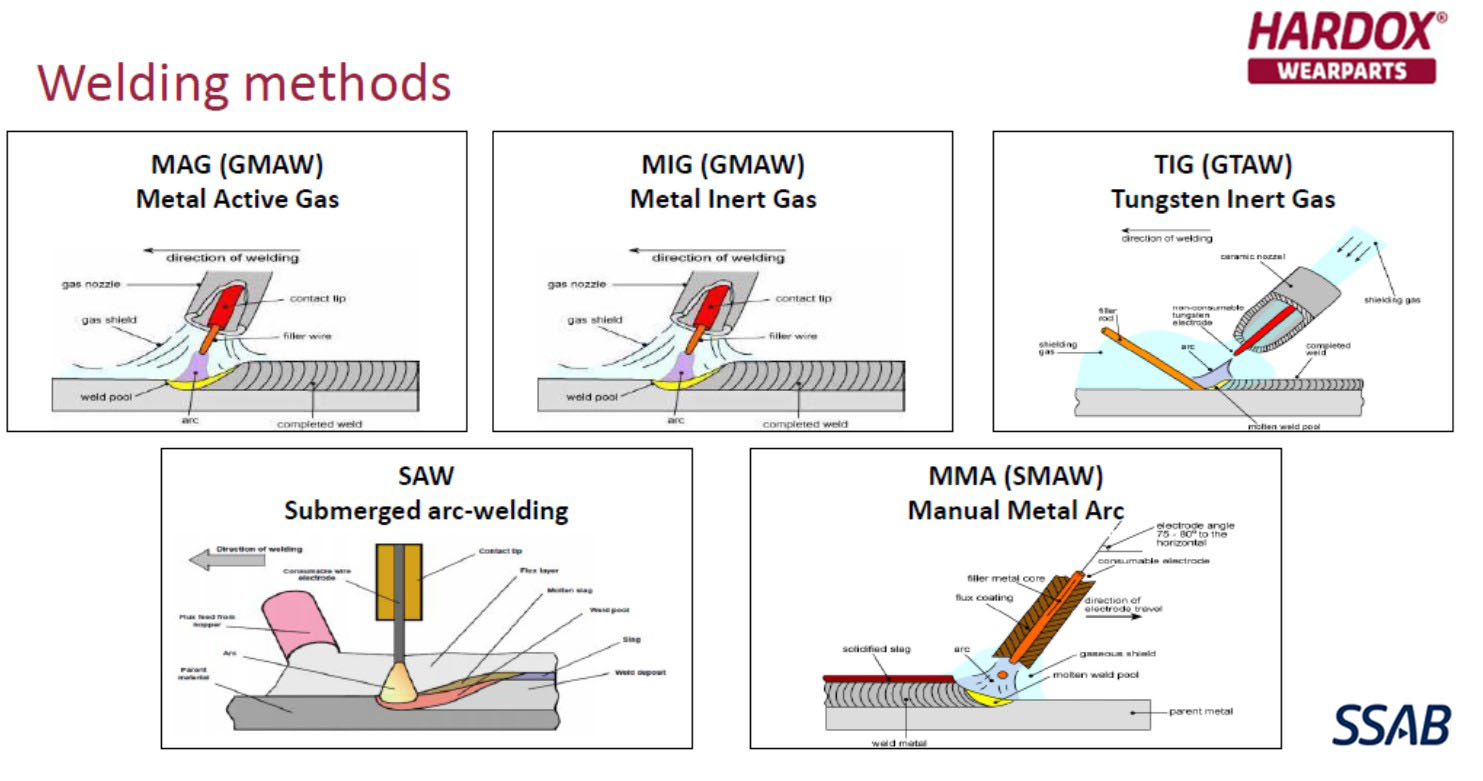

현재 가장 보편적이고 광범위하게 넓게 적용하는 용접 공정은 ①전기원을 공급하는 용접기와 ②각종 철강재료에 matching이 되는 용접재료, ③차폐기능을 하는 용접가스를 이용하는 것으로,
철강 모재와 전류의 흐름을 통해 발생하는 Arc를 이용한 '용융 용접'이 가장 경제적이고 효율성이 높은 용접 공정을 차지하고 있습니다.



TIG용접 방식  <출처 : David(Dongsoo) Hwang_Linked in>

특히! Arc용접 중에서도 철강, 스텐, 비철금속 등에 세심한 용접기능이 많이 필요한 경우, 티그용접 방식을 이용하기도 하는데요. 효율적인 용접생산성을 고려하면 일반 Co2용접 과정을 이용할 수도 있습니다.



용접하고자 하는 대상. 즉, 용융된 강재와 용접재료로 만들어지는 용접금속의 건정성 및 모재간의 결합성을 확보하기 위해 강재 두께 및 제조품의 구조적인 형상에 맞춰 다양한 용접이음부(joint)를 설계해야 합니다.



( ▶ 같이 보면 좋은 글 : SSAB가 알려주는 하독스 철판 용접 방법)



아주 간편하게 용접 조건 설정할 수 있는, SSAB의 Weldcalc어플

SSAB에서 개발한 Weldcalc에서는 현재 SSAB에서 제조.공급하고 있는 Hardox 및 Strenx제품군과 사용하고 있는 강재의 두께를 선정할 수 있어, (일부 data는 설정이 안될 수 있음을 알려드립니다.)
현장에서 사용하고 있는 강종별, 두께별에 따른 용접조건을 셋팅할 수 있습니다.



화면을 통해서 설명드리겠습니다.

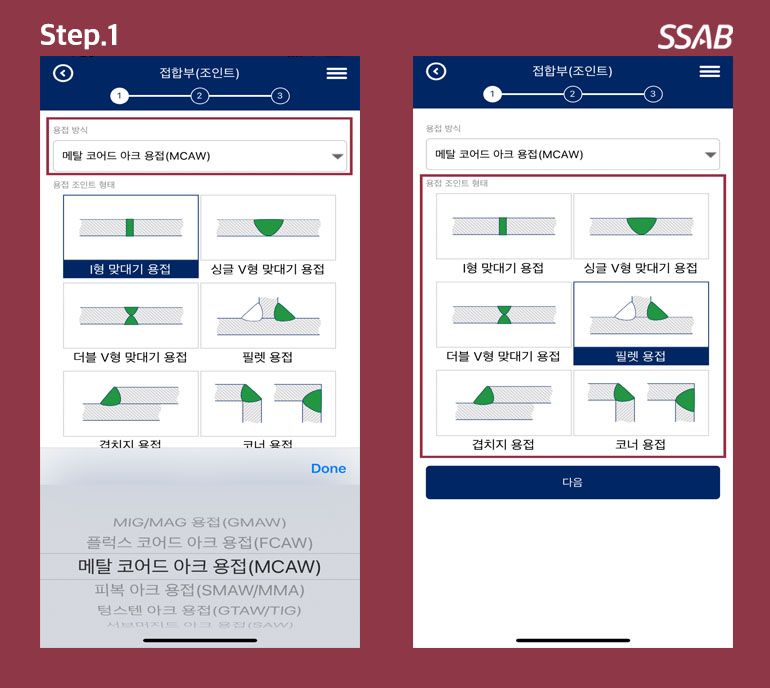

첫 번째 화면에서 나오는 용접방식과 용접조인트를 선택해줍니다. 첫 번째 화면에서 나오는 용접방식과 용접조인트를 선택해줍니다.

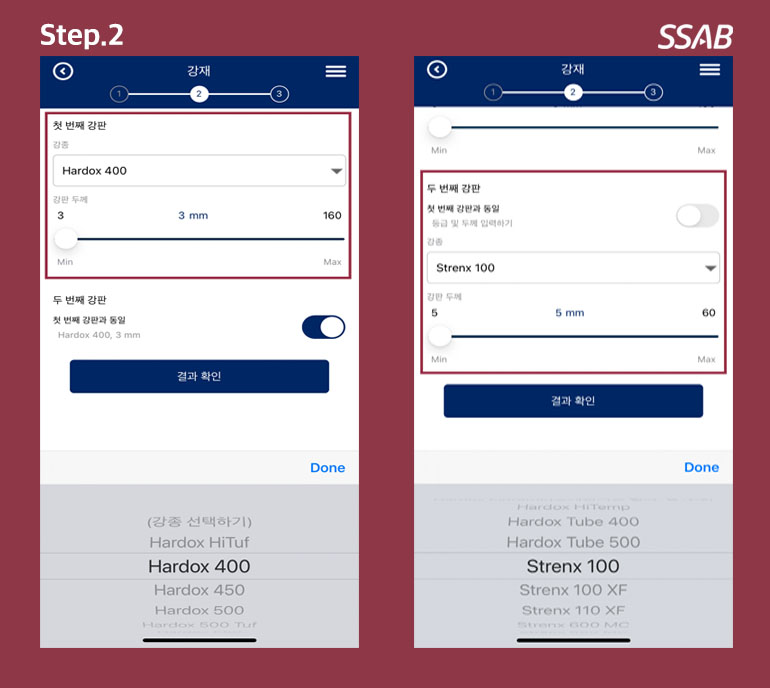

두 번째 화면에서 용접 대상의 강종 및 두께를 선정해줍니다.



마지막 화면에서 예열온도 및 용접조건(용접전류, 전압, 용접속도)을 셋팅하게끔 되어있습니다. 이와 같은 결과값을 가지고 해당 용접에 필요한 조건을 알맞게 설정해주면 됩니다!

몇 번의 간단한 클릭으로 적정한 입열량과 용접금속부의 건정성 및 가능한 물성치를 예측할 수 있답니다.

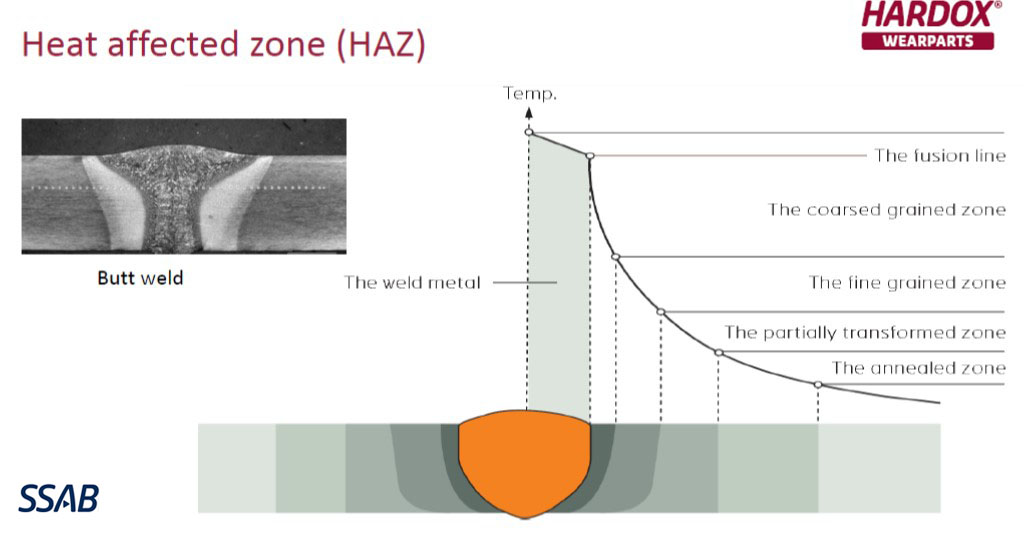

다시 말해, 어느 조건이 수소균열 혹은 열영향부(HAZ부) 강도 부재 등을 피할 수 있는지를 손쉽게 얻을 수 있는 것이죠!



! 여기서, 주의해야 할 점도 추가 말씀드리겠습니다.

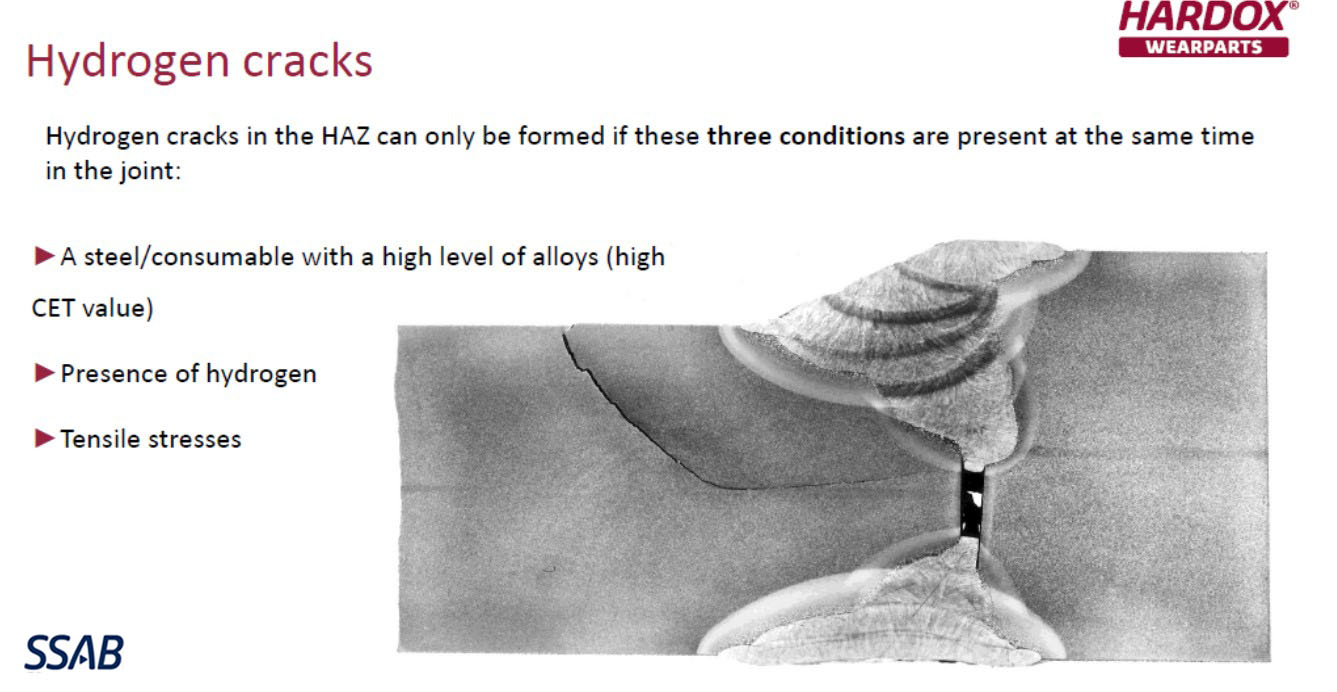

이 앱에서 적용된 용접재료는 SSAB사에서 권고하는 기본적인 요건이 갖추어진 용접재료(가능한 저수소계, 용착금속 내 수소량이 5ml/100gr 이하)이며, 그 외 기타 용접 전/후에 필요한 각종 필수 및 부필수 조건들은 일련의 절차가 (PQR/WPS 등) 필요하다는 점을 꼭 기억하시길 바랍니다! 용접 조건을 가볍게 여기고 쉽게 끝냈다간 그림과 같이 수소균열이 일어나기 십상이니까요.

하독스 내마모성 강판과 스트렝스 고기능성강의 용접 조건을 미리 계산해보고, 권장사항을 확인하고 싶으신가요?
지금 당장 앱스토어/구글플레이어에서 SSAB의 'Weldcalc'를 다운받아 보세요 :)



▼
